Арбалет. система Roller speargun.

[trech]

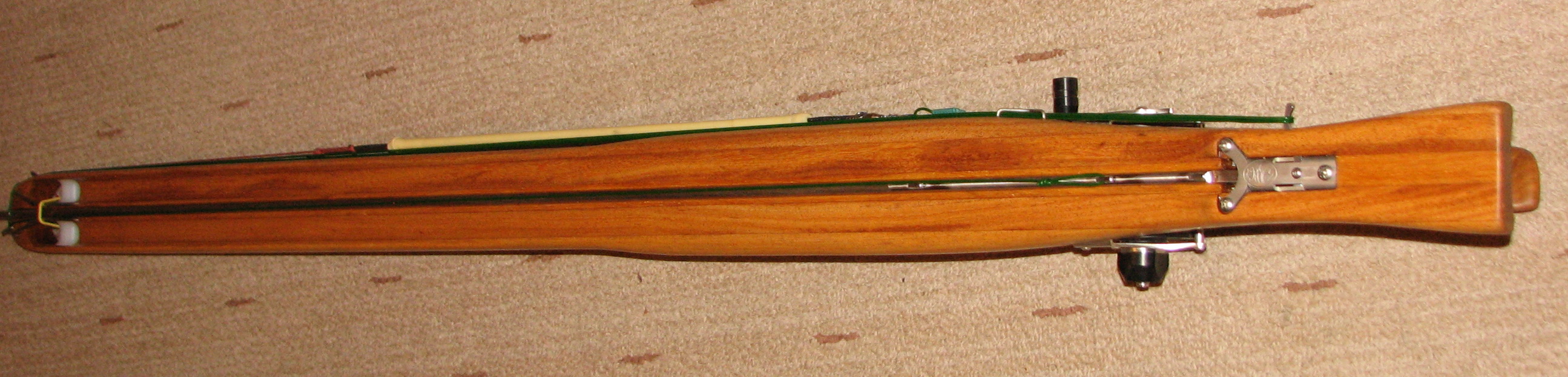

Завелся и я роллер сделать. Пока простенько. можно сказать вторая жизнь старого буша.

Naskol'ko ja ponimaju tam ne pod6ipnik??? ne delo eto.



[GennadiyKul]

как ето не подшипник? там четыре подшипника. по краям каждого ролика. следущий вариант думаю с олним подшипником по центру. чтобы ролики гарантированно крутились одновременно. как осуществить пока х.з. этот пока что работает без проблем, но хочется же повыделыватся.



[LEGKIY VETEROK]

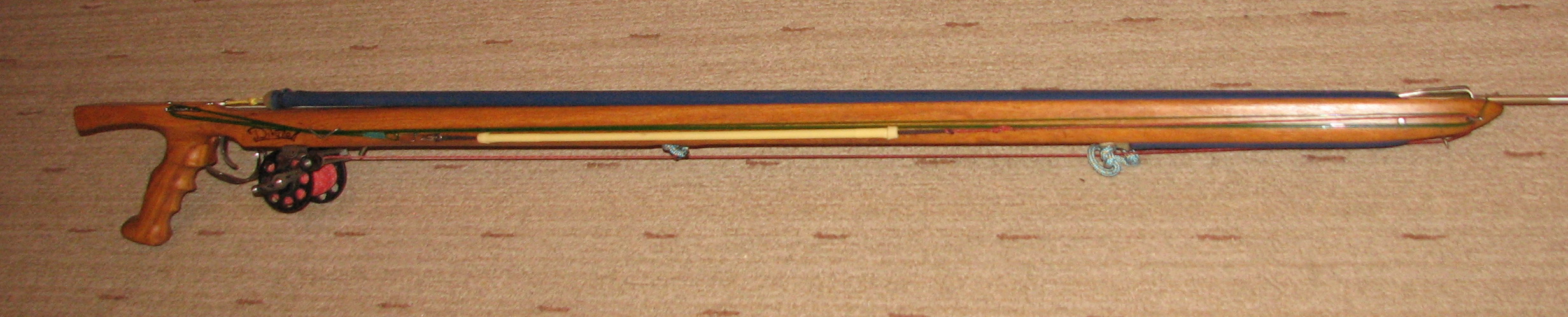

Вот че у меня получилось....



[Diky]

здрасьте! решил присоединиться к ветке тк юзаю свой роллер уже полтора года. свой это не купленный мной а собственноручно выстроганный.

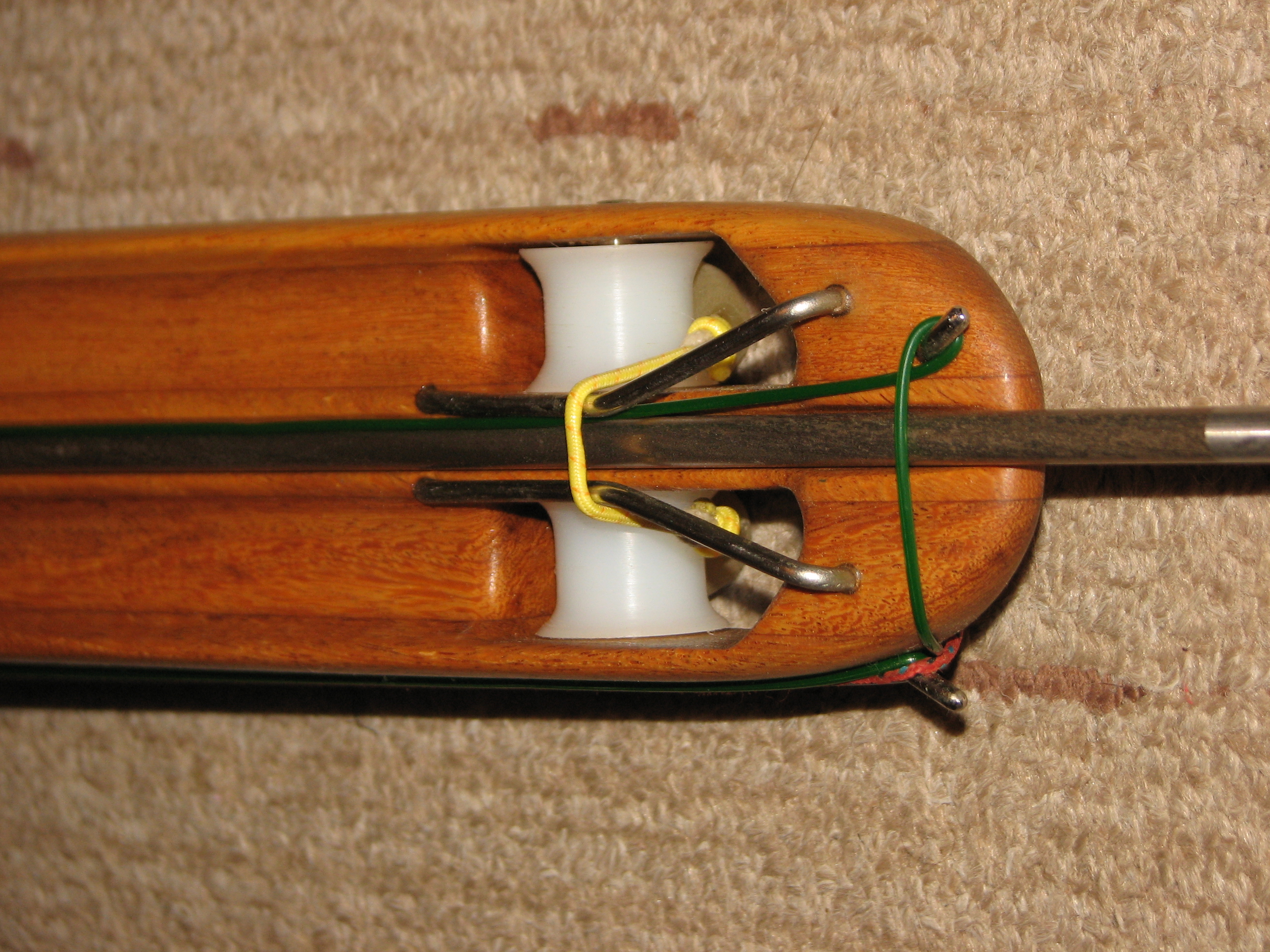

ролики, кстати, я сделал из капролона не заморачиваясь с подшипниками - до сих пор полет отличный, визуально ни каких изменений. за полтора года сделал еще около десятка роллеров и везде использую такие ролики. конструктивно вообще мало что поменял, хотя все время хочется че-то изменить.
в начале топика был выложен заморский роллер где сверху работает только веревка а снизу куча резины. делал и я такой - как по мне овчинка выделки не стоит. поясню: габариты такой компоновки не маленькие, я пытался использовать одну пару резины. да, скорость работы веревки увеличивается, но и мощность падает и поэтому гарпун далеко не летит. отсюда появляется много резины снизу, чтоб добиться хотя бы того же эффекта что и в классическом варианте. я использую полиспас только для зарядки (довзвода) снизу

этот вариант ружья, кстати, хорошая замена пневмату на преснячОк , но только по теплой воде, до 12-15 градусов, потом резина уже работает не гуд.

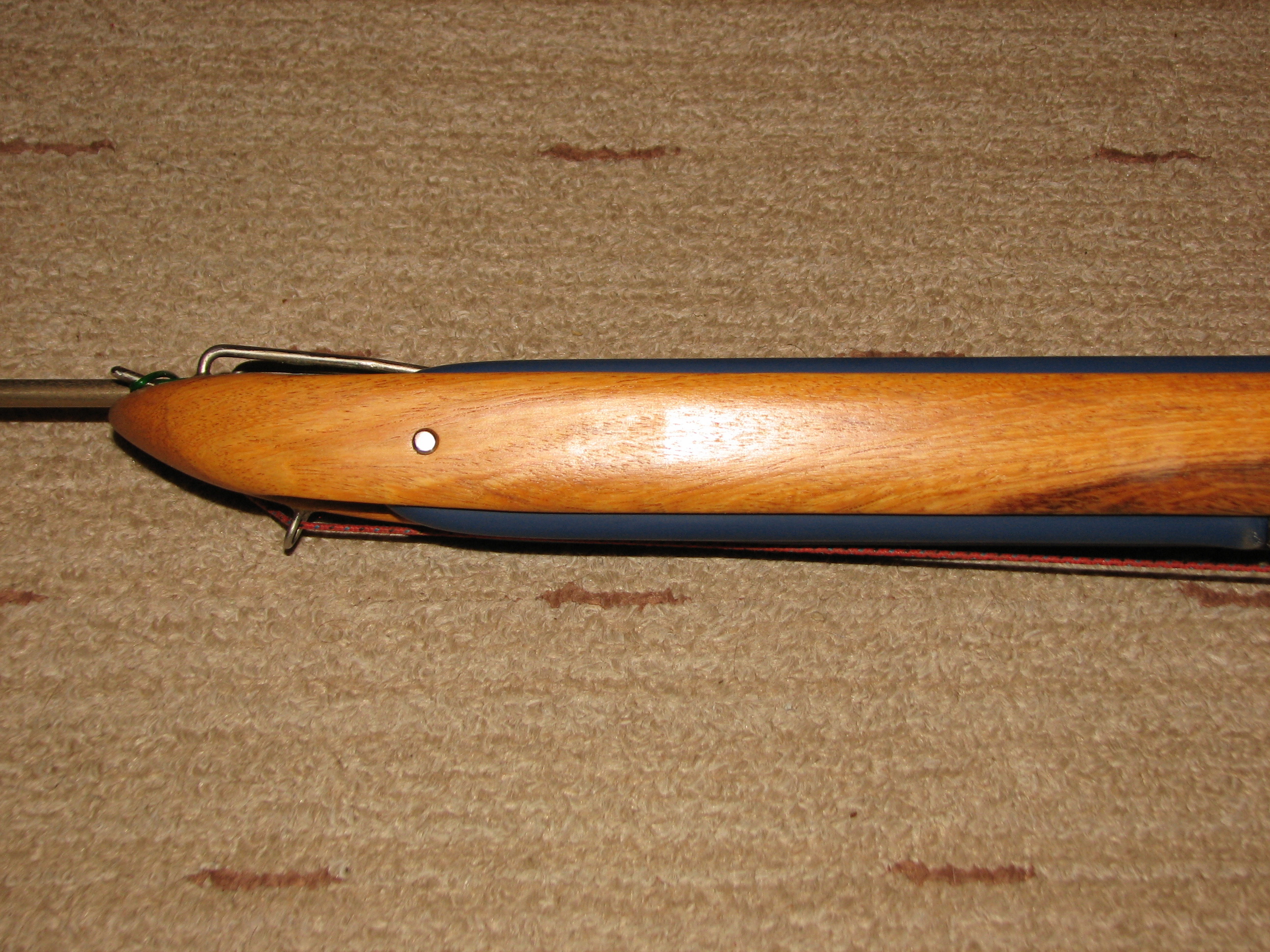

рабочая длина 65см, от рукояти до переднего края ружья 55см, гарпун 6,75мм.
еще из последних роллер 105см (рабочая длина) с 18-ми тягами, ниже арбалета

и 85-ка, идеально для большинства случаев на Черном море

еще делал с закрытым треком

вот, как-то так



[Abirvalg]

красивые получились



[djonik]

Белиссимо....браво...шо-почем?...или это для души?
Знакомый по Крыму ходит с похожими,пеламиды до 7 кг берутся на-раз.....



[Diky]

спасибо!
строгаю для души и от души, но, конечно, и продаю.
эту троицу (на белом фоне) пытался разместить на продажу - че то не вышло.
если поможете, расскажете где и как, выложу с ценником. или можно и тута озвучить?



[555laska]

Очень красивые стильные ружья. Мне очень понравились. Продуманная конструкция, а потом аккуратное исполнение.



[Diky]

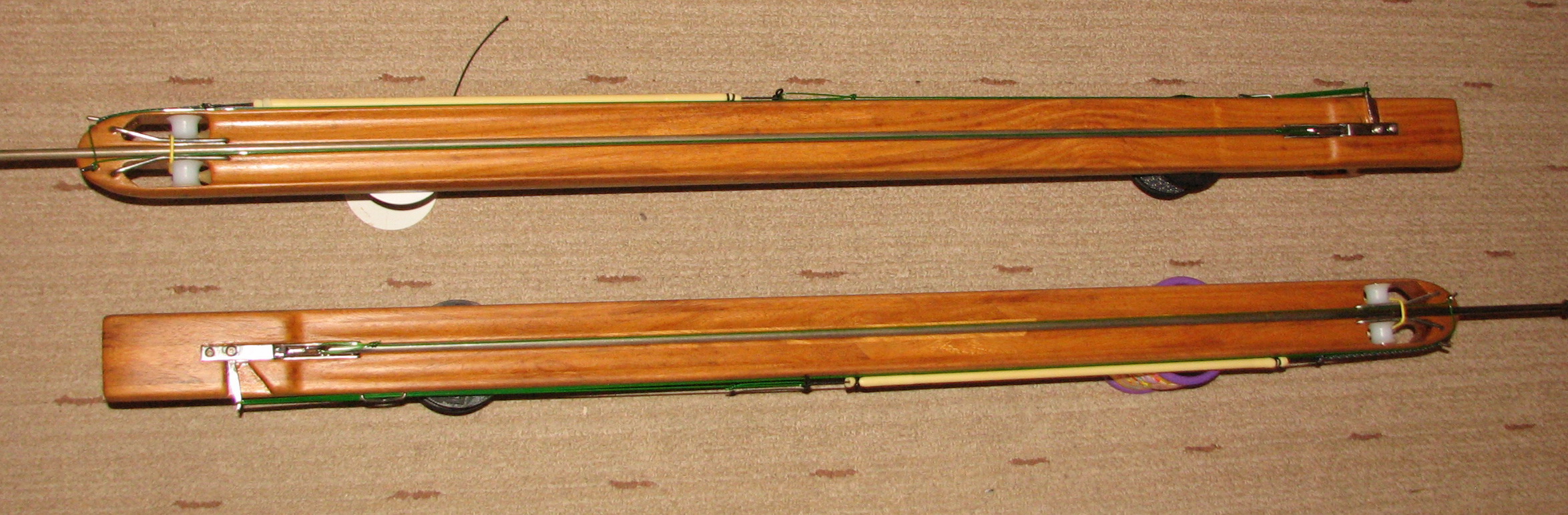

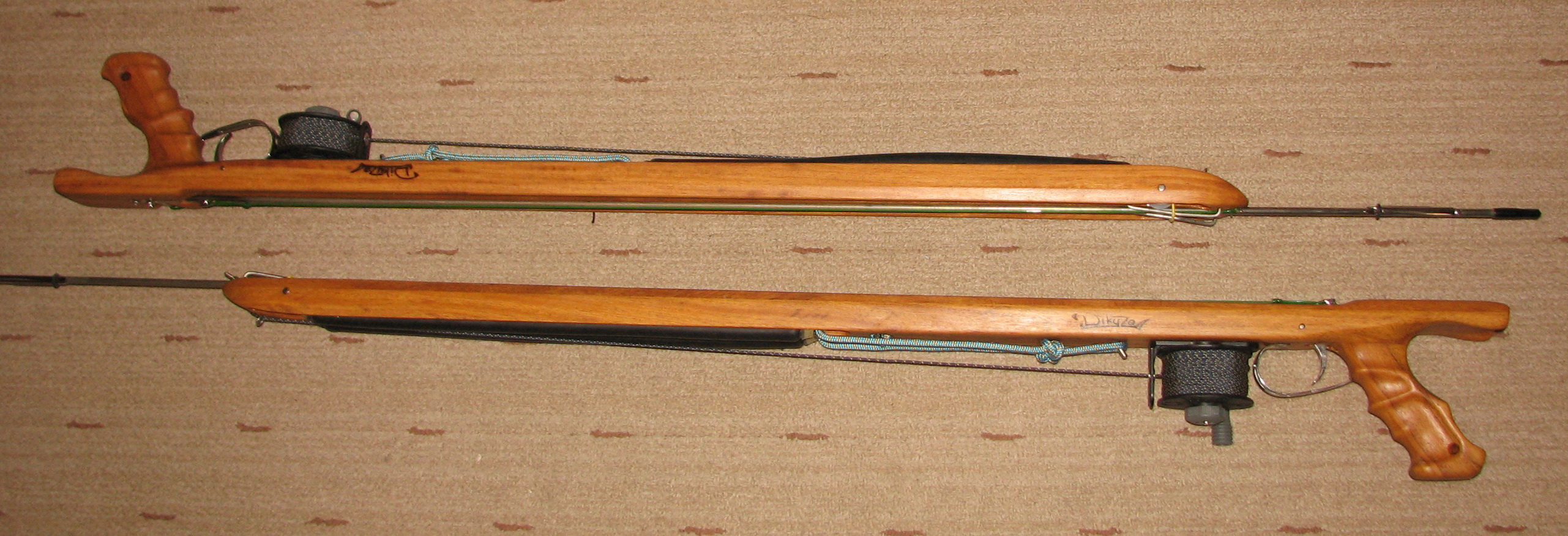

может чуть приподнять тему? собрал очередную парочку лучшей, на мой взгляд, системы арбалетов )



[Diky]

я тут один, похоже, фанатею от роллеров )))

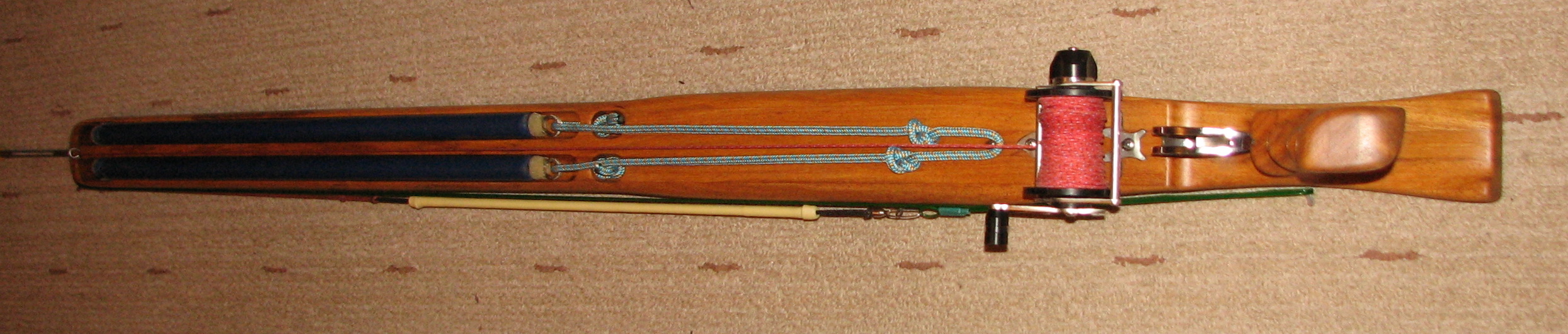

длина 106см, тяжи 18мм РобАллен, гарпун 140см Патош, катуха Ермес. И все это будет ждать весны (



[Максим_V]

Меня давно интересует данная система ружей. Но я не пользовал их, пока. Вопрос вот в чём... Прежде чем натянуть тяж, надо в перчатке эту верёвочку подцепить? и с линём на голове, где гарпун прижемает,оборот его такой.... тоже надо?



[Diky]

Прежде чем натянуть тяж, надо в перчатке эту верёвочку подцепить? и с линём на голове, где гарпун прижемает,оборот его такой.... тоже надо?

))) ну что б натянуть тяж надо взять специально обученный крюк и преодолев не слабое усилие преднатяга вытянуть тот самый тяж, потом быстро перехватить его рукой снизу, после спрятать крюк в потайной карман штанов и освободившейся рукой, вытерев пот со лба, помочь зажатым пальцам другой руки освободиться и, плюнув на все это, выкинуть такое ружо к чертовой бабушке!

Извини, постебался чуток.
На самом деле все просто: снизу тяж зафиксирован с преднатягом веревкой, которой, скидывая с крючка зацепа, освобождается достаточная длина тяг для того чтоб спокойно, вытянув их наверх, можно было взяться за резину и зарядить роллер с коэффициентом 2,8-2,9. потом, перевернув ружо рукоятью вверх (хотя это не обязательно), веревкой дотянуть резину до коэффициента 3,1-3,2.
А линь так закручен чтоб случайно при выстреле резина не затянула его в отверстие где установлен ролик.
Еще раз сорри за стеб



[Diky]

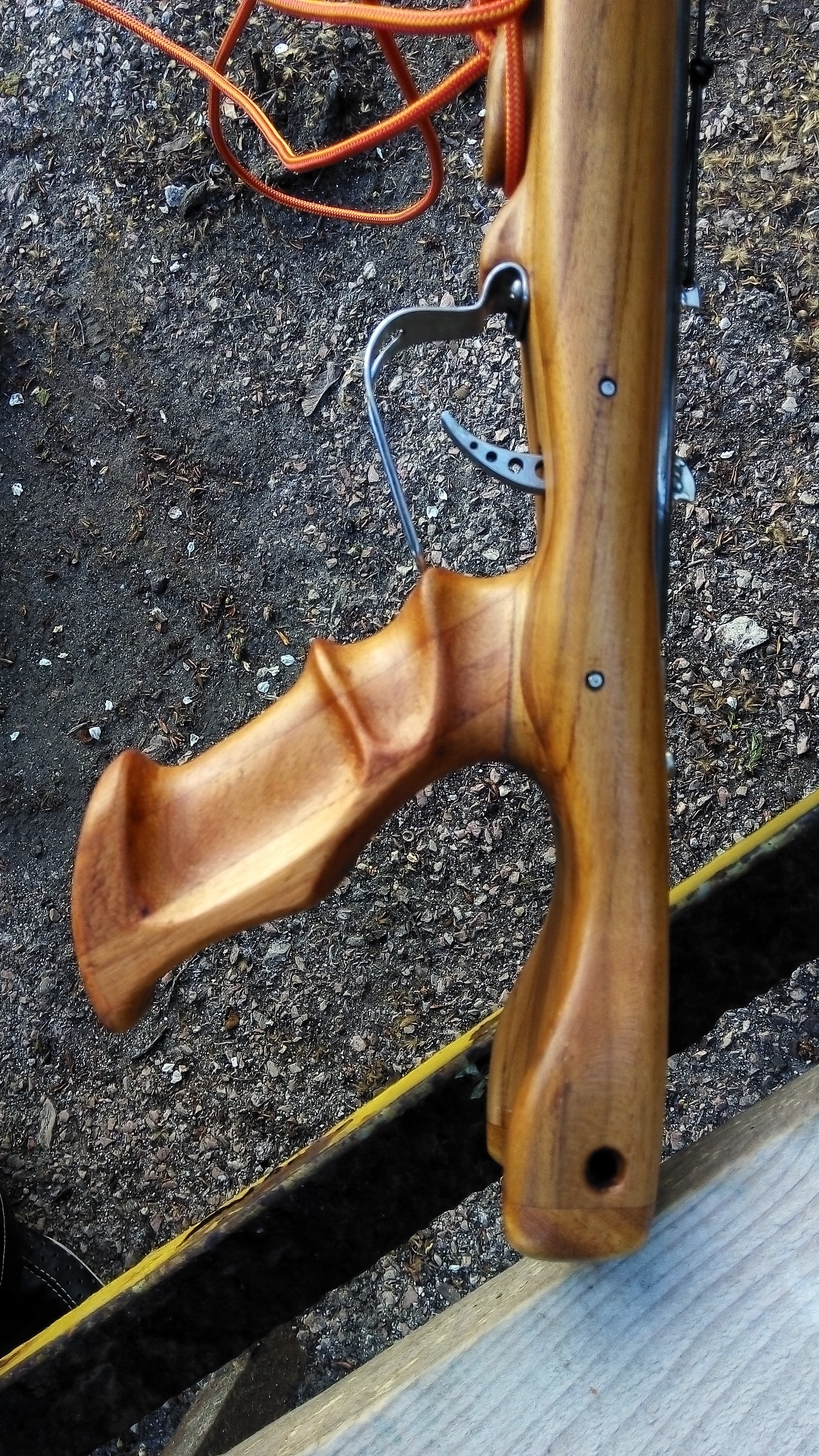

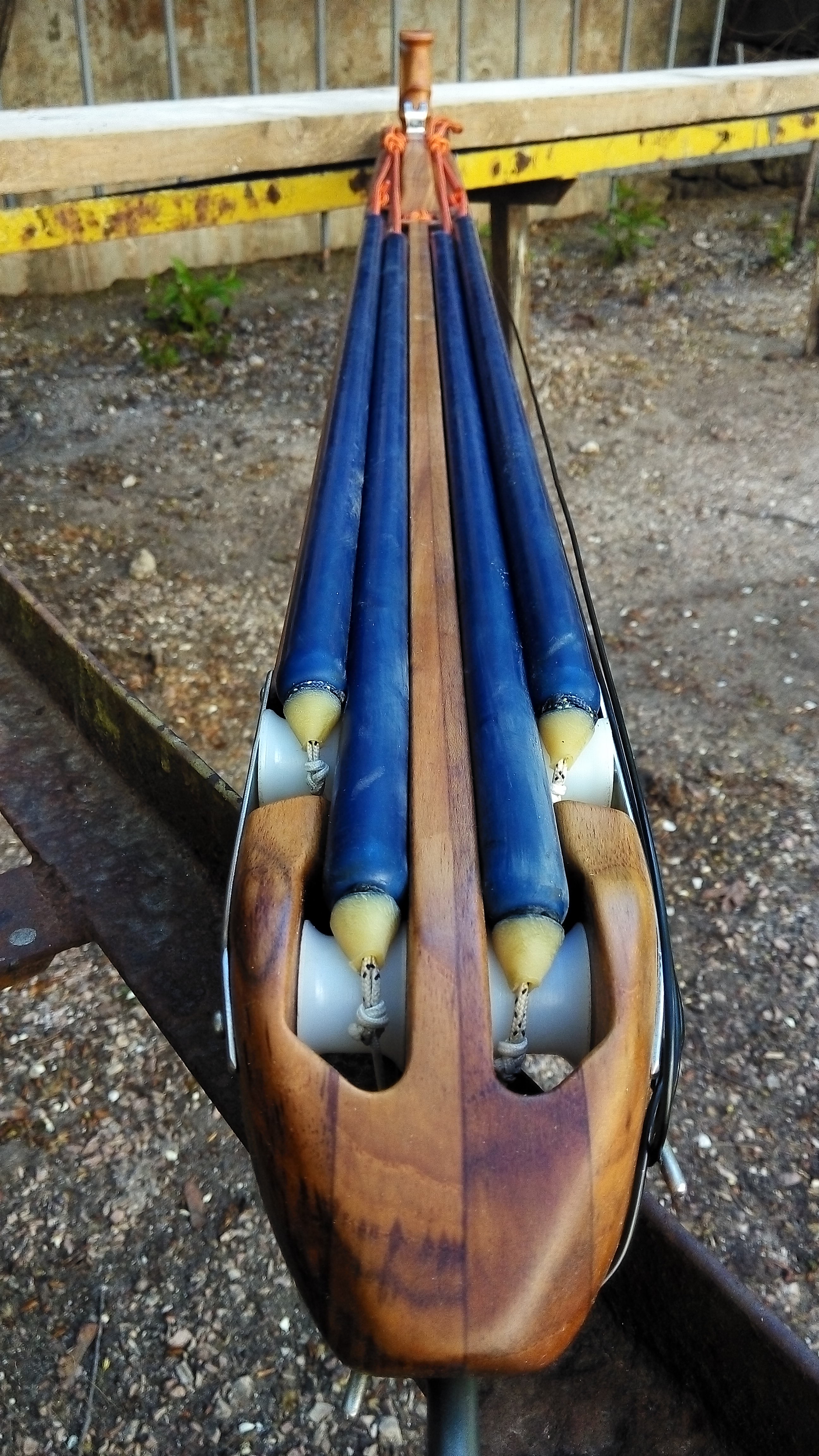

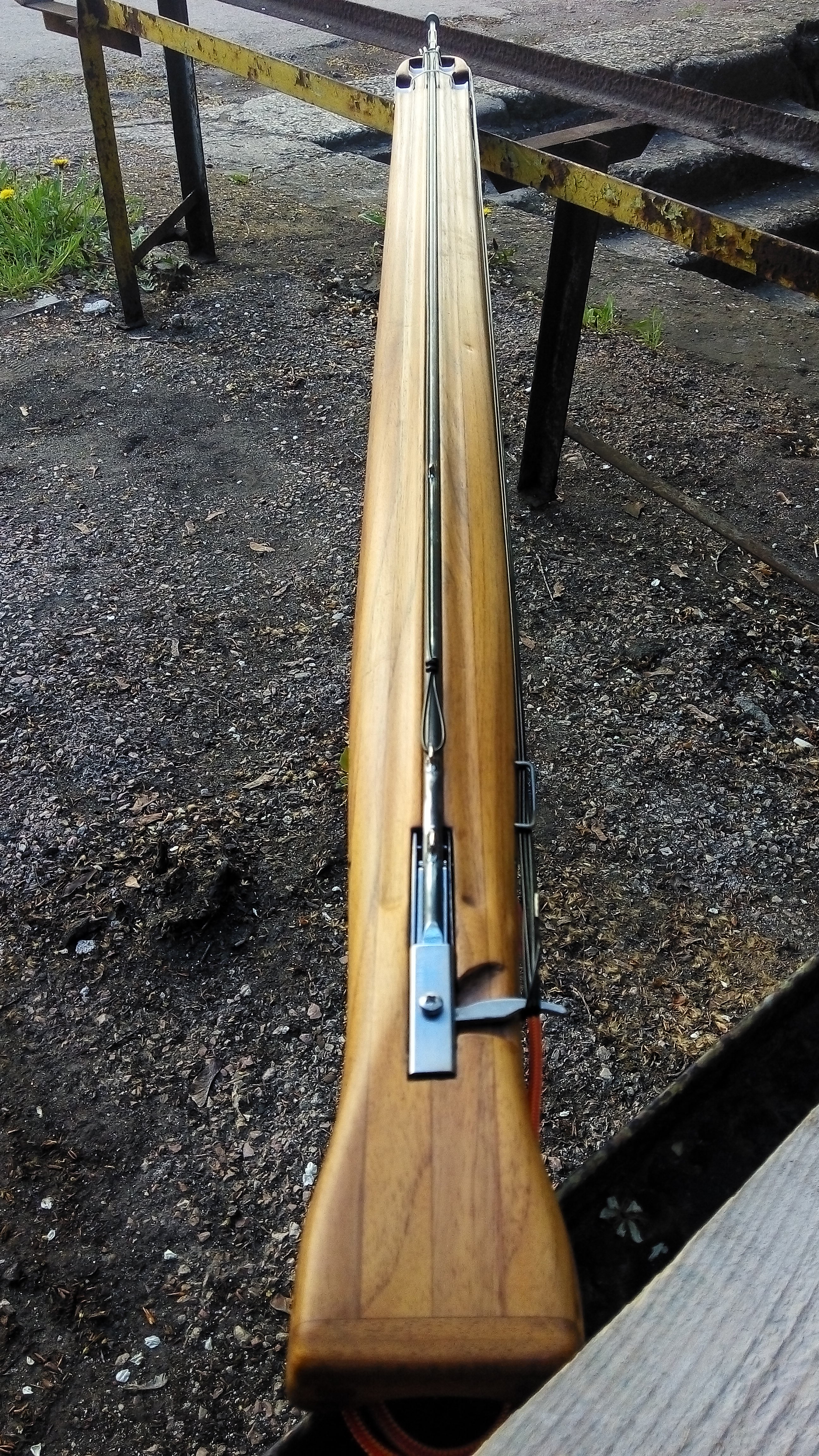

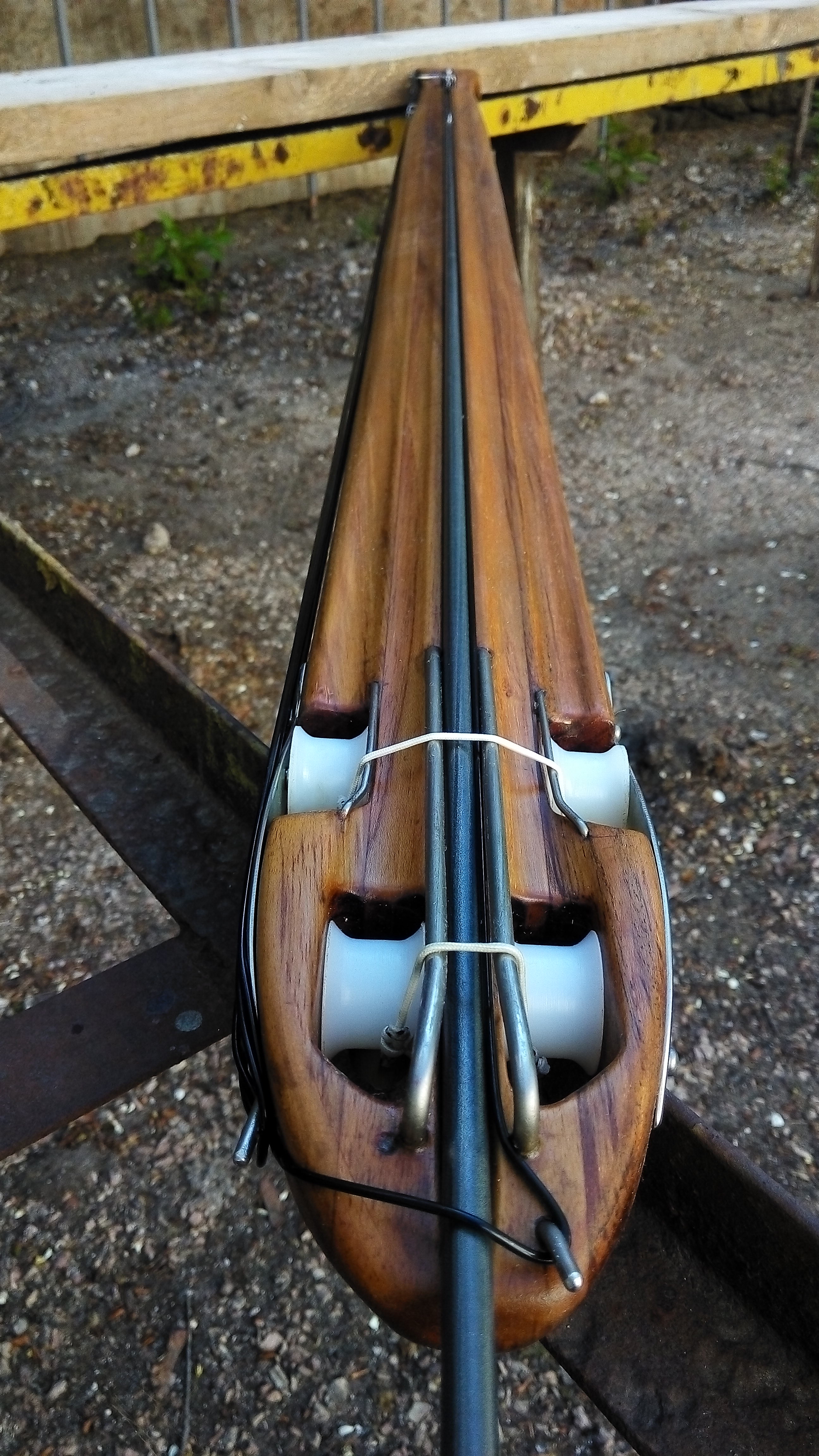

Вот собрал для блювотер:
разгон 130см, гарпун 160х8 РА, резина18мм РА (возможно установить 19мм), вес бареля с навесным (без гарпуна и резины) 2,7кг, вес гарпуна 600гр.
тест в море провести получилось на дистанции 4 метра (причина - плохойпрозрак) зато на воздухе!!! гарпун ушел на 125м!



[555laska]

Ручка конечно заглядение, думаю очень удобная. Да и все ружье смотрится здорово.
Замечание. Ось задних, наружных роликов не фиксируется от смещения снаружи пластин. Если сдвинется мимо пластины, под нагрузкой будет немного изгибаться. Не есть хорошо. У передних по бокам дерево, для них это не критично.



[Евгений Кравченко]

А по моему просто супер . И эстетично и исполнение . Есть очень маленький нюанс ( который зависит от ухода) это в задней части торец склеенный с горизонтом по всем правилам самое слабое место , НО..... А чем покрывал?



[Diky]

Ручка конечно заглядение, думаю очень удобная. Да и все ружье смотрится здорово.
Замечание. Ось задних, наружных роликов не фиксируется от смещения снаружи пластин. Если сдвинется мимо пластины, под нагрузкой будет немного изгибаться. Не есть хорошо. У передних по бокам дерево, для них это не критично.

Диаметр отверстия в пластинах меньше чем диаметр самой оськи, а торцы оси проточены под этот диаметр, так что сход с пластины невозможен)
Женя К, все торцы а так же упор пропитаны ларитом, а ваще покрыто маслом.



[Mr.Grey]

В чем плюсы такой формы? Вот смотрю ну широченные же крылья, парусность огромная по вертикали, тяга одна, вроде не должно быть большого подброса...





[/QUOTE]



[Abirvalg]

если ворос к дикому
то он разные делает
проводка чаще же горизонтальная
http://www.abirvalg.net/forum/showthread.php?t=26150



[Mr.Grey]

если ворос к дикому
то он разные делает
проводка чаще же горизонтальная
http://www.abirvalg.net/forum/showthread.php?t=26150

Ко всем, реально очень красивый арбалет, а мнение мастера всегда интересно вдвойне))

Не ясно это ради красоты такая форма или плюсы еще есть

Смотрю вроде крылья слегка приподняты и тяги частично прикрывают при горизонтальной проводке...



[Abirvalg]

Оружие возмездия
[MEDIA]https://youtu.be/qmkdU73CNr8[/MEDIA]
